微波感應器
行業痛點破解
行業應用關鍵痛點
·強反射應用環境自激率高;
·存在探測盲區;
·探測區域覆蓋面積小;
現有天線的短板分析
·柱狀天線屬于全向天線，其前后輻射波束幾乎相同，因此存在較高的后瓣，在后瓣區域存在活動的人或物體時，容易導致誤觸發。
·柱狀天線終端指向的極化方向電場微弱，輻射能量較低，幾乎無探測能力，造成探測盲區的存在。
·在垂直探測應用中，由于柱狀輻射源結構的微波探測模塊存在輻射死區，在實際使用中的探測距離遠小于相應輻射空間在該中心軸方向的最大尺寸，故探測距離遠小于與其增益大小相匹配的探測距離。
·平面天線的極化方向參考地尺寸影響到后向能量的分布，非極化方向參考地尺寸影響波束形態，相對條件下影響到實際探測區域的形狀及探測覆蓋區域面積。平板微波天線寸的限制,不利于有所述平板微波天線的微波感應器于所述D燈板的安裝，因而所述平微波天線的微波感應器難以在金屬材質的所述LED燈板地發射微波。

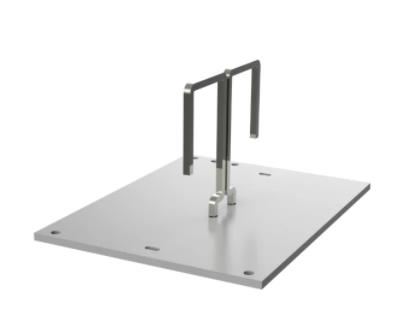

對偶耦合極子天線
對偶耦合極子天線技術概述
通過耦合線饋電并抬高半波長金屬導體使其呈中間饋電半分開形態的對稱天線。



對偶耦合極子天線優勢
·抗干擾能力強，穩定性高，密閉金屬空間或鐵皮房等惡劣應用場景不易產生自激。
·無探測盲區，以能夠基于對偶的耦合方式形成目標輻射空間、避免形成探測盲區，有利提高有效的微波探測區域。

·波束角度大，微波感應器獲得較大的探測范圍，輻射空間趨于柱體形態的部分所對應的探測距離范圍被增加。
·易于波束賦形，通過多組天線組合實現波束擴展與收縮，以適配不同的應用場景。
專利摘要示例1
·本發明提供─種微波多普勒探測模塊及設備
其中所述微波多普勒探測模塊包括一電磁反射面和與所述電磁反射面相間隔地被設置的至少一對對偶耦合極子，其中一對所述對偶耦合極子具有一第一饋電端和一第二饋電端并自兩所述饋電端分別延伸有一第一輻射源極和一第二輻射源極，其中所述第一饋電端和所述第二饋電端相互靠近，并當所述第一輻射源極和所述第二輻射源極分別于所述第一饋電端和所述第二饋電端被同一激勵信號饋源饋電時，所述第一輻射源極和所述第二輻射源極的電流與電位分布能夠以所述第一饋電端和所述第二饋電端的連線的中點呈對偶分布狀態而以對偶方式耦合，降低了對所述微波多普勒探測模塊的尺寸要求，并能夠避免形成探測死區。
專利摘要示例2
·本發明公開一種微波感應器
其中所述微波感應器適于被突出安裝于一燈板并能夠于所述燈板的一發光面對應的一目標探測空間探測物體活動，其中所述微波感應器包括一殼體和被設置于所述殼體的一天線模塊、一信號處理單元以及一執行單元，其中當所述微波感應器被安裝于所述燈板時，形成所述天線模塊定向地于所述目標探測空間以對偶的耦合方式發射微波的狀態，其中所述信號處理單元耦合于所述天線模塊以能夠?qū)λ鎏炀€模塊輸出的一探測信號進行處理，其中所述執行單元耦合于所述信號處理單元以能夠基于所述信號處理單元對所述探測信號的處理控制所述燈板的發光照明，從而實現所述微波感應器基于物體活動地控制所述燈板的發光照明。
對比分析

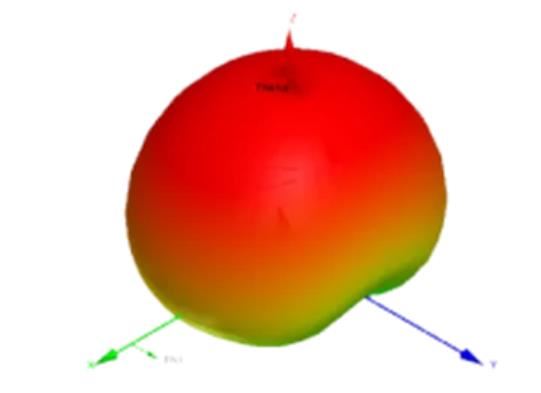

平面天線VS.對偶耦合極子天線

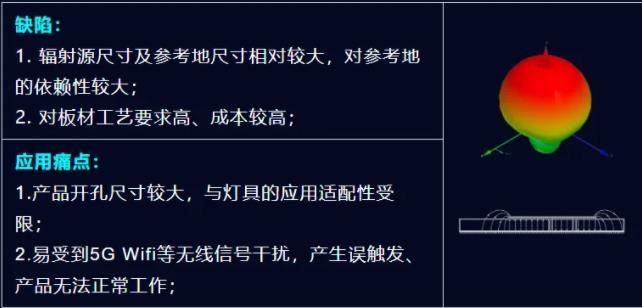

平面天線

偶耦合極子天線
